基于耦合負壓電路的535kV混合式直流斷路器
文章來源(yuan)：中國(guo)能源(yuan)建設集團有限公司 發布時間：2024-05-20
361. 基(ji)于耦(ou)合負壓電路(lu)的535kV混(hun)合式直流斷路(lu)器
【中(zhong)央企業名(ming)稱(cheng)】中(zhong)國能源建(jian)設集團有(you)限(xian)公司
【成果簡介】 該成果面向高壓柔性直流電網領域，攻克了世界性直流開斷技術難題，采用高可控高可靠故障換流方案，提出了具有自主知識產權的基于耦合負壓電路的混合式直流斷路器技術路線，研制了世界電壓等級最高、開斷容量最大的直流斷路器。該產品可在3ms內開斷正反向25kA范圍內任意短路故障電流，突破了低損耗高可靠換流技術瓶頸，解決了電力電子開關雙向可控通流及高壓大容量開斷等問題，較國外同類產品成本降低22.3%。2020年6月，產品在張北康巴諾爾換流站順利通過人工短路故障試驗并正式投運，掛網期間設備運行穩定、性能良好，為賦能冬奧場館100%清潔電力供應、加快大規模新能源發展、改善能源供給結構和后期高壓柔性直流電網輸電工程推廣起到重大推動作用。
【主要指標】
1.額定直流電壓：535kV
2.額定直流電流：3000A
3.額定開斷電流：25kA
4.開斷動作時間：<3ms
5.最大吸收能量：>150MJ
6.殘壓（瞬態開斷電壓峰值，開斷25kA時）：<800kv
【應用推廣需求】
1.應用推廣方式：銷售、合作實施
2.應用推廣領域：重點適用于中壓直流配電網、高壓多端柔性直流輸電領域，可在多端柔性直流電網建設，水電、風電、光伏等清潔可再生能源消納等方面進行應用推廣。
【成果圖片】

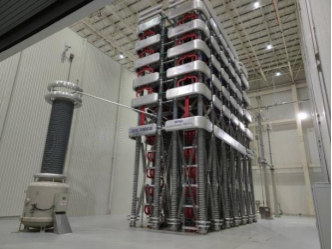

圖1

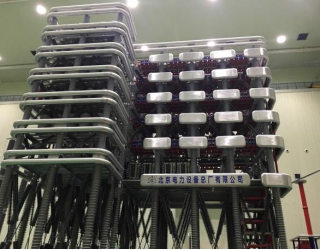

圖2
【聯系人】
集團聯系人：趙耀華, 010-59098751，yhzhao1012@@ceec.net.cn
成果聯系人：傅興元，13810530138，33948309@qq.com
