332. 大型龍門(men)式復合材料自動鋪絲纏帶機

【所屬領域】高端裝備

【中央企(qi)業名稱】中國通(tong)用技(ji)術（集團(tuan)）控股有限(xian)責任公(gong)司

【成果簡介】 大型龍門式碳纖維復合材料鋪絲裝備是航空、航天急需的復合材料成型重要關鍵性裝備，用于機翼翼面、機身以及軌道艙段等復合材料構件的纖維自動鋪放。能夠滿足航空、航天等領域碳纖維復合材料構件鋪放需求，解決行業設備急需問題。

【主要指標】

1.X、Y、Z行程：12000mm/4000mm/1500mm

2.絲束數量：16束

3.絲束寬度：6.35mm

4.A/B/C軸行程：±30°/±45°/±180°

5.A/B/C軸速度：10rpm

6.直線軸定位精度/重復定位精度：0.03/0.015mm

7.最大鋪放速度：30m/min

8.聯動軸數：11軸7聯動

【應用推廣需求】

1.應用推廣方式：銷售、合作實施

2.應用推廣領域：航空、航天領域

【成果圖片】

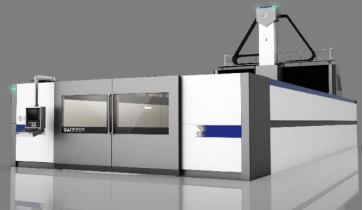

圖1

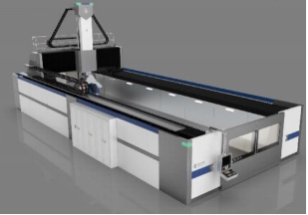

圖2

圖3

【聯系人】

集團聯系人：孫慕瑤，010-63349542，sunmuyao@gt.cn

成果聯系人：楊曉(xiao)東，15084595980，yangxiaodong1@q2jc.gt.cn
