325. 10MW海(hai)上風電樣機(ji)變流器(qi)

【所屬領域】高端裝備

【中(zhong)央企(qi)業名稱】中(zhong)國(guo)東方電氣集團有限公司(si)

【成果簡介】 10MW海上風電樣機變流器采用3300V電壓等級，三電平拓撲結構，該款變流器在設計上充分利用了雙柜并聯的特點，實際功率達到13MW，可以配套10MW～13MW功率等級的風力發電機組。該產品電氣主回路核心部件采用國產品牌，其中功率模組選擇IGCT，采用中壓變流器行業成熟的、可靠性高的NPC拓撲，具有很強的過流能力。變流器控制系統選用的CPU器件、存儲器件、通信器等所有元器件，以及軟件編譯環境、庫函數、嵌入式操作系統等軟件均為國產自主品牌。技術上采用先進的智能控制算法，具有友好的電網適應性和優良的電機控制能力。該產品耐受電網諧波電壓Uthd≦10%，入網諧波電流Ithd≦5%，耐受電網電壓不平衡度短時≦8%/長時≦5%，效率大于98%。該變流器已通過中國鑒衡第三方型式認證，獲得在新能源行業風電變流器批量應用的準入資格，適用于10MW～13MW級海上風電機組。

【主要指標】

1.上網電流諧波含量Ithd：≦5%

2.正負母線不平衡度：≦40V;效率：≧98%

【應用推廣需求】

1.應用推廣方式：銷售

2.應用推(tui)廣領域：風(feng)電、冶金軋鋼(gang)、抽水蓄能領域

【成果圖片】

圖1

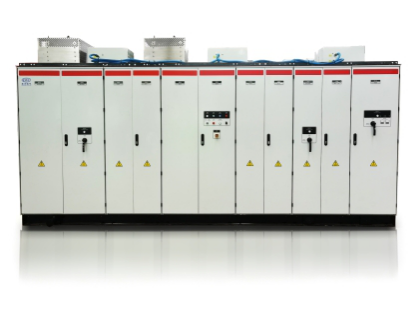

圖2

圖3

【聯系人】

集團聯系人：許耀，028-87898281，xuyao@dongfang.com

成果聯系人：李華銀，15196390656，dealihy@dongfang.com
