深腔引線鍵合設備

文章(zhang)來源：中國電子科技集團有限(xian)公司　　發布時(shi)間：2024-05-20

294. 深腔引線(xian)鍵合設備

【所屬領域】高端裝備

【中央企業名稱】中國電子科技集團有限公司

【成果簡介】針對國內無自有化深腔引線鍵合設備的現狀，研制了深腔引線鍵合設備樣機，與國際先進機型指標相當，填補了該領域國內空白。二所研制的深腔引線鍵合機，具有軟接觸、引線弧度一致性好、可變參數多點焊接、可靠性高等特點，可應用于微波T/R組件、功率器件等。設備結構設計和軟件設計完全自主，提高了我國電子裝備先進工藝技術和工藝裝置的自給率，保護和促進了民族電子工業的發展，確保國防工業能夠形成制造經濟上承受得起的制造水平和能力，提升了國防科技工業核心競爭能力。

【主要指標】

1.X、Y軸重復精度：±1μm

2.焊接壓力范圍：（5~150）gf

3.壓力控制精度：±1gf

4.最高鍵合效率：7線/秒

5.可鍵合器件腔深：（0~10）mm

6.換能器頻率：（98±3）kHz

【應用推廣需求】

1.應用推廣方式：銷售

2.應用推廣領域：主要應用于微波混合集成電路領域的深腔引線楔焊工藝,代表性產品有微波T/R組件、功率器件等。中國電科13、14、29、55所等均有相關需求。

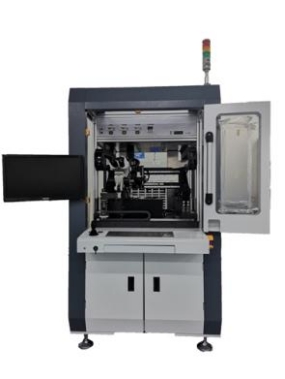

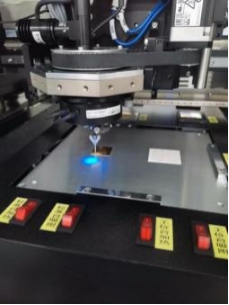

【成果圖片】
