24．特高壓直流換流變壓器
【所屬領域】關鍵零部件
【中央企業名稱】中國兵器裝備(bei)集團有(you)限公司(si)
【技術產品簡介】本技(ji)(ji)術(shu)產品(pin)主(zhu)要依(yi)托國(guo)家重大特高壓(ya)直流(liu)輸電工程(cheng)，是(shi)國(guo)家“制造2025”和“一帶一路”的(de)重點(dian)產品(pin)之一。該系列產品(pin)容量大，電壓(ya)等級(ji)高，調壓(ya)級(ji)數(shu)多，結(jie)(jie)構復雜。我(wo)公司通過大量新技(ji)(ji)術(shu)探索(suo)和研究，采用(yong)了(le)多項(xiang)新結(jie)(jie)構、新工藝，實(shi)現了(le)從無(wu)到有的(de)技(ji)(ji)術(shu)突(tu)破，以(yi)優質性能打破了(le)行(xing)業壁壘。該技(ji)(ji)術(shu)產品(pin)自2010年應(ying)用(yong)以(yi)來(lai)，經過不(bu)斷(duan)技(ji)(ji)術(shu)革新，目前處于國(guo)際領(ling)先水(shui)平。
以±1100kV特高壓直流換(huan)流變壓器為例(li)，產(chan)品具有以下特點：
1、首次研發網側(ce)(ce)(ce)1000kV引(yin)(yin)(yin)線端部軸向出(chu)(chu)線，外(wai)絕緣采用多層絕緣筒及支(zhi)撐撐條結(jie)構(gou)，保證線圈出(chu)(chu)口部位電場(chang)裕度(du)，確保產(chan)品可(ke)靠；根據產(chan)品結(jie)構(gou)特點，網側(ce)(ce)(ce)1000kV引(yin)(yin)(yin)線設計為兩柱并聯端部出(chu)(chu)線結(jie)構(gou)，垂直(zhi)油箱(xiang)側(ce)(ce)(ce)壁引(yin)(yin)(yin)出(chu)(chu)，與可(ke)拆(chai)卸(xie)引(yin)(yin)(yin)線插拔連接(jie)。
2、首次(ci)研發網(wang)側1000kV器身端(duan)部絕(jue)緣結構，采用多層成型角(jiao)環絕(jue)緣結構，保證了線圈端(duan)部絕(jue)緣裕度。
3、采(cai)用特殊設計上鐵軛屏蔽板，大幅優化了1000kV網側繞組對上鐵軛處的電場。
4、采用了(le)兩側都能散熱(re)的新型(xing)鐵心夾(jia)件油道結構，有效避免了(le)大容量換流(liu)變壓器鐵芯(xin)夾(jia)件溫升過熱(re)導致的絕(jue)緣老化問題。
【產品圖片】
圖1 特(te)高壓直流換流變壓器(qi)_001_世界首(shou)條最高電(dian)(dian)壓等級昌吉-古泉(quan)±1100kV特(te)高壓直流輸電(dian)(dian)工程用換流變壓器(qi)
圖2 特高壓直流(liu)(liu)(liu)換流(liu)(liu)(liu)變(bian)(bian)壓器_002_首次完全自主研制晉北(bei)-南(nan)京±800千伏直流(liu)(liu)(liu)輸(shu)電工程用換流(liu)(liu)(liu)變(bian)(bian)壓器
圖3 特(te)高(gao)壓(ya)直流(liu)(liu)換(huan)流(liu)(liu)變壓(ya)器_003_烏(wu)東德±800kV柔性(xing)直流(liu)(liu)變壓(ya)器
圖4 特(te)高(gao)壓(ya)直流(liu)(liu)換流(liu)(liu)變(bian)壓(ya)器_004_云廣±800kV（HY14）特(te)高(gao)壓(ya)換流(liu)(liu)變(bian)壓(ya)器
【與國外同類技術產品對比情況】
技術對比情況：領先
價格對比(bi)情(qing)況圖：低于
國外技術(shu)(shu)產品(pin)廠家及名(ming)稱：ABB、西門子特高壓直流(liu)技術(shu)(shu)產品(pin)
【技術指標】
1．額定容量(liang)—產品(pin)容量(liang)：239.7MVA—587.1MVA
2．額定(ding)電(dian)壓(ya)—產品電(dian)壓(ya)等級：±800kV—±1100kV
?
40．短波長X射線衍射儀
【所屬領域】分析測試(shi)儀器、高端裝備
【中央企業名稱】中國兵器裝備集團有(you)限公司
【技術產品簡介】短(duan)波長X射(she)(she)(she)線衍(yan)射(she)(she)(she)儀(yi)是擁有自主知(zhi)識產(chan)權的短(duan)波長特征X射(she)(she)(she)線衍(yan)射(she)(she)(she)技術產(chan)品，首先(xian)解(jie)決了我國無(wu)損(sun)(sun)測(ce)(ce)定厘米級厚度工(gong)件(jian)內部（殘(can)余(yu)(yu)）應(ying)力、織構、物相、晶(jing)界缺陷(xian)及(ji)(ji)其(qi)分布的難題，填補(bu)了國內外(wai)無(wu)損(sun)(sun)檢測(ce)(ce)分析內部衍(yan)射(she)(she)(she)信(xin)息(xi)的小型化(hua)(hua)儀(yi)器(qi)(qi)設備(bei)空白(bai)。該儀(yi)器(qi)(qi)利用(yong)重(zhong)金屬靶X射(she)(she)(she)線管作為輻射(she)(she)(she)源(yuan)，采(cai)用(yong)光量子(zi)能量分析的無(wu)強(qiang)度衰(shuai)減單色(se)化(hua)(hua)、精密測(ce)(ce)量分析等技術，最大可(ke)測(ce)(ce)厚度達40mm鋁(lv)當(dang)量，晶(jing)面間距測(ce)(ce)試誤差小于(yu)±0.00006nm，內部（殘(can)余(yu)(yu)）應(ying)力測(ce)(ce)試誤差小于(yu)±25MPa。可(ke)應(ying)用(yong)于(yu)先(xian)進材料(liao)、先(xian)進制造和基礎研(yan)究領(ling)域，如預拉伸鋁(lv)板、渦(wo)輪葉(xie)片、裝配件(jian)、焊(han)接件(jian)、熱處(chu)理件(jian)等控(kong)形控(kong)性的加(jia)工(gong)工(gong)藝優(you)化(hua)(hua)和制造，以及(ji)(ji)材料(liao)/工(gong)件(jian)內部應(ying)力及(ji)(ji)其(qi)分布等的演(yan)變(bian)規律研(yan)究。
【產品圖片】

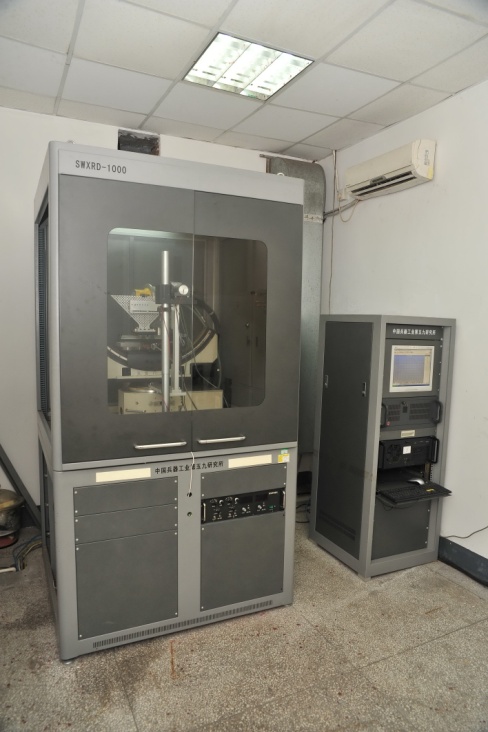

圖(tu)1 短波長X射(she)線衍(yan)射(she)儀(yi)_001_外形圖(tu)

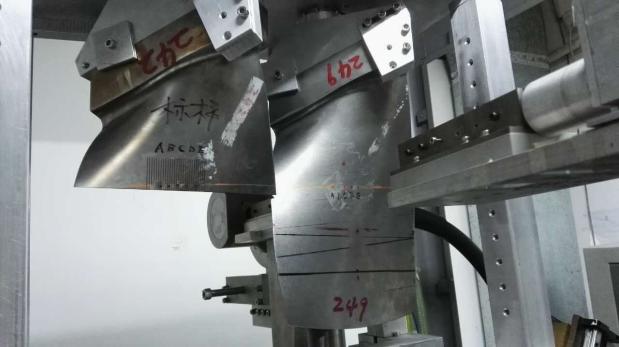

圖2 短波長(chang)X射線衍(yan)射儀_002_航空發動(dong)機葉片(pian)內部應力無損檢測(ce)

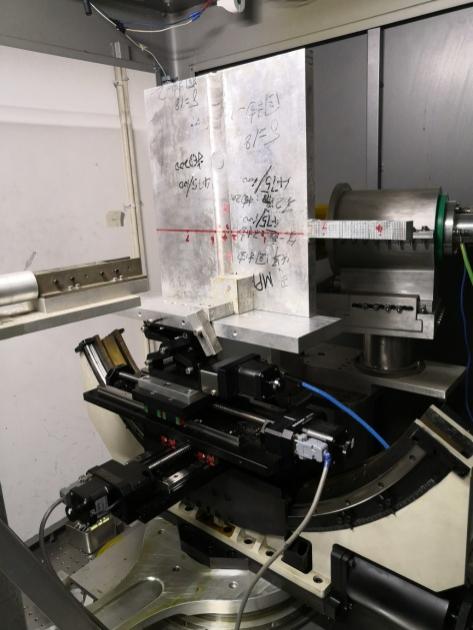

圖3 短(duan)波長X射(she)線(xian)衍射(she)儀_003_鋁合(he)金(jin)板(ban)材(cai)攪(jiao)拌摩擦焊接件(jian)內部(bu)殘余應(ying)力無損(sun)測定
圖4 短波長X射線衍射儀_004_同步(bu)齒輪環內部應力及殘(can)余奧氏(shi)體(ti)無損(sun)測定
【與國外同類技術產品對比情況】
技術對比情況：領先
價格對比情況：低于
國(guo)外(wai)技(ji)術產(chan)品(pin)廠家及名稱：國(guo)外(wai)無同類產(chan)品(pin)
【技術指標】
1.最大可測(ce)厚度(du)—樣品的厚度(du)：70mm鎂，40mm鋁，8mm鈦，4mm鋼(gang)，4mm鎳等。
2.管電(dian)壓(ya)及最(zui)大(da)功(gong)率(lv)(lv)(lv)—穿(chuan)透深度和效率(lv)(lv)(lv)：管電(dian)壓(ya)≥225kV，最(zui)大(da)功(gong)率(lv)(lv)(lv)≥3kW。
3.內部(bu)殘余應(ying)力測定誤差—儀器的綜合(he)應(ying)力測試精度：小于±25MPa。
4.晶面(mian)間距(ju)測量重復(fu)性誤差—儀器的晶面(mian)間距(ju)測試(shi)精度：小于±0.00006nm。
5.最小(xiao)衍(yan)射體積—測試部位的大小(xiao)：0.1×1.0×2.0(mm)。
6.樣品臺X、 Y、 Z行程及(ji)定位(wei)精(jing)度(du)—樣品可(ke)移動測試范圍(wei)及(ji)定位(wei)精(jing)度(du)：200mm、100mm、100mm，定位(wei)精(jing)度(du)優于±0.05mm。
