134．LNG超低溫大口徑卸料臂
【所屬領域】關鍵零部件、分析測試儀器
【中央企業名稱】中國遠洋海運集團有限公司
【技術產品簡介】液化天然氣(LNG)因安全、清潔、高效、儲存效率高等特點受到廣泛關注,國內天然氣處于供不應求狀態,需從國外進口。進口LNG由運輸船運輸至沿海接收站,通過接收站LNG卸料臂與運輸船歧管相連將LNG運送至接收站大型儲罐。由于運輸船舶向大型化發展，配套的LNG卸料臂也向大型化發展，主要產品口徑為16寸及20寸，LNG卸料臂是連接LNG船舶與陸上輸送管線的重要設施，設備長期依賴進口。
LNG卸料臂設計、制造和檢驗的主要難點在于材料深冷處理、旋轉接頭設計及低溫動態試驗、緊急脫離裝置設計及可靠性、快速連接接頭可靠性。公司研發部門經過多年持續攻關,初步解決了LNG卸料臂技術難題,開展了旋轉接頭、緊急脫離系統、低液壓快速接頭等關鍵部件的設計、制造以及低溫試驗,完成16寸大型LNG卸料臂樣機的研制及樣機低溫脫離性能測試，關鍵部件取得第三方BV認證。并在智能化方面進行了進一步提升，配置有位置監控系統，記錄操作數據、對卸料臂的運行情況進行實時跟蹤，超限報警，達到安全運行的目的。
在2017年我公司成功研發大口徑LNG卸料臂之前，所有國內16寸以上LNG卸料臂全為進口，價格昂貴，維修時間長、費用高。我們研制成功后，國外報價降低了1/3,我們也贏得了國內國外市場，并且為江蘇LNG接收站20寸液壓快速接頭采用新材料，實現國產化，解決原來國外設備的維修難題，提供了解決方案。

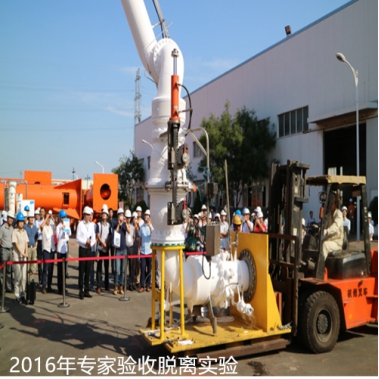

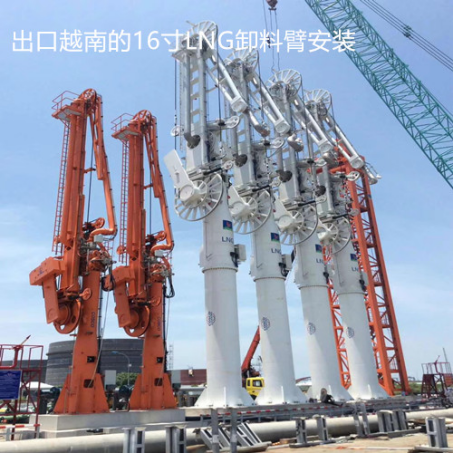

【產品圖片】
【技術指標】
1．卸料臂密封性能-密封性能在1atm情況下泄漏量：標準<15ml/min/cm；公司產品測試<85ml/min/cm
2．卸載能力-能夠卸料的流量：3500m3/h
3．ERC緊急脫(tuo)離(li)時(shi)間-卸料臂緊急脫(tuo)離(li)能(neng)夠(gou)安全分離(li)的時(shi)間：<2s
