126．碳纖維復合材料飛機蒙皮五軸聯動精密水切割裝備
【所屬領域】關鍵零部件、先進工藝、高端裝備
【中央企業名稱】中國機械工業集團有限公司
【技術產品簡介】飛機蒙皮的修邊(切割)加工是蒙皮結構件“無縫”拼接組裝的關鍵工藝，開發碳纖維復材飛機蒙皮的高質高效切削技術是航空航天領域研究熱點之一。當前，美國波音公司將超高壓水切割作為飛機蒙皮的標準加工工藝，我國因超高壓主機及三維切割技術與歐美先進水平存在明顯差距，致使該類裝備依賴進口且限于民品加工。
通過500MPa超高壓發生設備、帶廢液回收“C”型杯五軸聯動水切割頭系統、大型水切割平臺及浮動點陣柔性托架等方面的技術突破，研制出具有自主知識產權的大型曲面構件五軸聯動超高壓精密水切割裝備，主機壓力500MPa、流量6L/min、配套功率75kW，切割工作行程15m×5m，具備大型曲面構件的柔性裝夾功能，配置加工、在線測量及誤差補償一體化控制系統，10m以上規格的飛機蒙皮結構件全尺寸切割誤差≤0.5mm，裝備技術填補國內空白，技術參數指標達到國際先進水平。
【產品圖片】

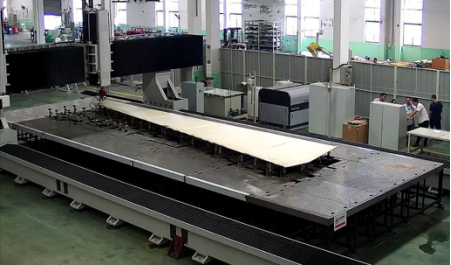

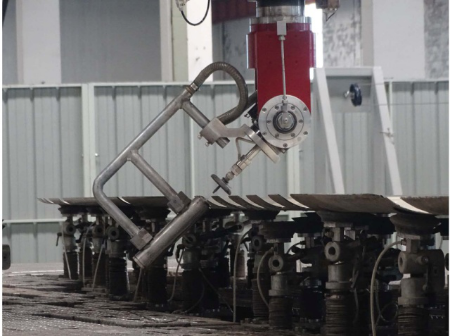

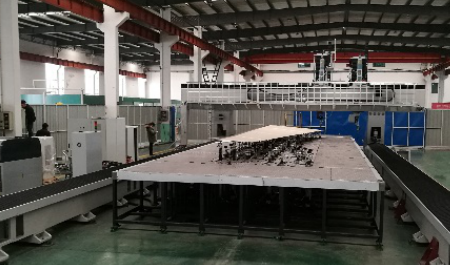

碳纖維復合材料飛機蒙皮五軸聯動精密水切割裝備
【技術指標】
1．碳纖維復合材料飛機(ji)(ji)蒙皮五軸(zhou)聯動(dong)(dong)精密水切割(ge)裝備-切割(ge)壓(ya)力及(ji)流(liu)(liu)量(liang)(liang)，加工范圍(X/Y/Z軸(zhou))，數控方(fang)式(shi)，應用領域(yu)：主機(ji)(ji)壓(ya)力500MPa、流(liu)(liu)量(liang)(liang)6L/min，5000/15000/1200mm(X/Y/Z軸(zhou))，五軸(zhou)聯動(dong)(dong)、柔性(xing)托架整(zheng)體控制及(ji)工件在線測量(liang)(liang)，用于(yu)機(ji)(ji)翼蒙皮切邊修整(zheng)。
聯系人：徐雙慶 聯系電話：18010865136
