35．145kV高電壓等級真空滅弧室
【所屬領域】關鍵零部件
【中央企業名稱】中國西電集團有限公司
【技術產品簡介】真空開關目前是替代SF6開關的首選方案，在現有真空理論基礎上，發展126kV及以上等級的單斷口真空滅弧室及雙斷口真空開關是國內外高壓開關行業的發展趨勢。目前在真空開關行業中145kV/2500A/40kA參數的陶瓷外殼單斷口真空滅弧室是世界領先級產品，只有個別國外公司能達到，國內能達到的最高參數為126kV/2500A/31.5kA。該產品從結構設計、總裝工藝及零件制造上都是世界級的難度，需要進行如下技術難題的攻關：
1.高絕緣、大容量、大開距、長壽命真空滅弧室設計
2.關鍵及特殊零件制造工藝攻關
3.超大超重滅弧室釬焊工藝研究
4.超大超重滅弧室的裝配實現及形位公差保證方法
5.高絕緣參數的工藝保證
6.超大超重滅弧室運轉及測試

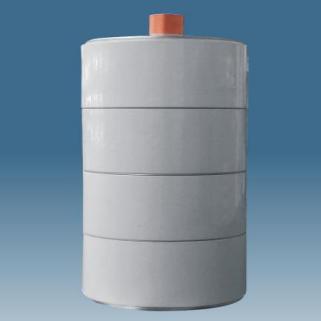

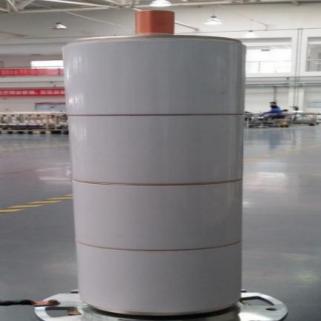

【產品圖片】
【與國外同類技術產品對比情況】
技術對比情況：相當
價格對比情況：低于
國外技術產品廠家及名稱：西門子公司的3AV1 FG型產品
【技術指標】
1.額定電壓—所在系統的最高電壓：145kV
2.額定電流—能夠持續承載的電流的有效值：2500A
3.額定短路開斷電流—斷路器所能開斷的最大短路電流：40kA
4.工頻耐受電壓—在規定的條件和規定的時間下進行試驗時，斷路器所能耐受的正弦工頻電壓有效值：303kV
5.雷電沖擊耐受電壓—在規定的試驗條件下，斷路器的絕緣所能耐受的標準沖擊電壓波的峰值：653kV
