文(wen)章來(lai)源：中國機械工業集團有限公司 發(fa)布時間：2022-05-21
27．重大能源工程關鍵核心鑄鍛件
【所屬領域】 關鍵零部件
【中央企業名稱】 中國機械工業集團有限公司
【技術產品簡介】 重大能源工程關鍵核心鑄鍛件是保證國家能源安全的基礎，其制造能力和水平是國家綜合國力的體現。100萬千瓦水電、600℃以上超超臨界火電、30萬千瓦重型燃機以及三代核電關鍵鑄鍛件主要用于發電裝備中承受腐蝕、高速旋轉、高壓、輻照以及交變載荷，是大型發電裝備中受制于人的關鍵部件，其自主化制造為我國80%以上的能源裝備提供支撐。
水電、火電、重型燃機以及三代核電鑄鍛件的材料和制造工藝代表了目前鑄鍛件行業最高技術水平和極限制造能力，我公司在該技術領域強大的研發、制造、檢測、運輸能力及完善的質量管理體系帶動著整個鑄鍛件制造水平的提升，具有很好的社會效益和經濟效益。
【產品圖片】

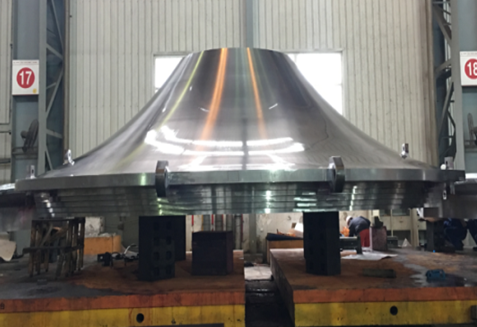

圖1 100萬千瓦大型水電鑄鍛件上冠
圖3 100萬千瓦大型水電鑄鍛件葉片
圖5 600℃超超臨界高中壓轉子
【與國外同類技術產品對比情況】
技術對比情況：相當
價格對比情況：低于
國外技術產品廠家及名稱：日本鑄鍛鋼、德國薩爾、意大利Fomas
【技術指標】
1.水電力學性能強度、韌性—ZG0Cr13Ni4Mo：Rp0.2≥580,Rm≥780,A≥20%,AKV≥100J。
2.水電力學性能強度、韌性—25MnSX：Rp0.2≥310MPa,Rm≥565MPa,A≥20%,Z≥35%。
3.火電力學性能強度、韌性—12%Cr：Rp0.2:700-800Mpa,Rm≤1000Mpa，A≥13%，Z≥40%，KV2≥30J，FATT50≤50℃。
4.重燃力學性能強度、韌性—超純凈鋼：Rp0.2:800-900Mpa,Rm≤1080Mpa，A≥14%，Z≥45%，KV2≥110J，FATT50≤-80℃。
5.重燃力學性能強度、韌性—耐熱鋼：Rp0.2:800-900Mpa,Rm≤1100Mpa，A≥14%，Z≥40%，KV2≥30J，FATT50≤30℃。
6.核電力學性能強度、韌性—壓力容器：室溫：Rp0.2≥400MPa，Rm550～670MPa，A≥20%；350℃：Rp0.2≥300MPa，Rm≥497MPa；-20℃AKV≥56J； RTNDT≤-20℃。
7.核電力學性能強度、韌性—蒸汽發生器：室溫：Rp0.2≥450MPa，Rm620～795MPa，A≥16%；Z≥35%；350℃：Rp0.2≥370MPa，Rm≥560MPa；-20℃AKV≥48J；RTNDT≤-20℃。
8.核電力學(xue)性能強度、韌(ren)性—主(zhu)泵(beng)：Rp0.2≥345Mpa、Rm =550-725MPa、A≥18%、Z≥38%；350℃Rp0.2≥285Mpa，Rm≥497MPa; 12℃Cv≥100J ，4.4℃Cv≥41J(平均(jun)),產品落錘RTNDT≤-21℃。
【責任編輯：周家正】
