4．高性能聲表面波濾(lv)波器
【所屬領域】核心電子(zi)元器件
【中(zhong)央(yang)企(qi)業名(ming)稱】中(zhong)國(guo)電子科技集團有限公(gong)司
【技術產品(pin)簡介】高(gao)性能SAW濾波(bo)器(qi)主要有3類：高(gao)溫度穩(wen)定型SAW（TCSAW）濾波(bo)器(qi)、晶(jing)圓級封(feng)裝（WLP）聲表面波(bo)器(qi)件及極窄帶SAW濾波(bo)器(qi)
（1）TCSAW濾波器(qi)除了具有(you)普(pu)通SAW濾波器(qi)的(de)(de)體積小(xiao)、插入損耗小(xiao)等特點外，還(huan)具有(you)頻率溫度穩定性好的(de)(de)優勢，可以解決系(xi)統(tong)在(zai)惡劣溫度環境下(xia)的(de)(de)抗干(gan)擾問(wen)題(ti)。當前(qian)主要(yao)用(yong)于(yu)電臺及通訊系(xi)統(tong)中(zhong)(zhong)，后期(qi)可應(ying)用(yong)于(yu)雷達系(xi)統(tong)中(zhong)(zhong)；
（2）WLP濾(lv)波器除(chu)了具有(you)超(chao)小體積優勢，可以用(yong)(yong)于小模組集成。在雷達及通訊等系統(tong)中應(ying)用(yong)(yong)很好地滿足(zu)系統(tong)小型化需求；
（3）極(ji)窄(zhai)(zhai)帶SAW濾波(bo)器具有帶寬極(ji)窄(zhai)(zhai)的特點，設計上采用穩(wen)定性好的水晶材料，主(zhu)要(yao)(yao)應用于電臺系統(tong)中，主(zhu)要(yao)(yao)需求有1090MHz、1220MHz及(ji)1575MHz。
【產品圖片】

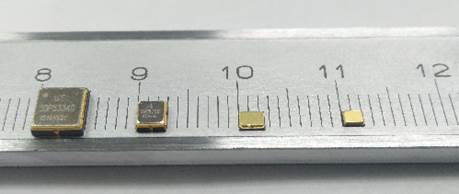

圖1

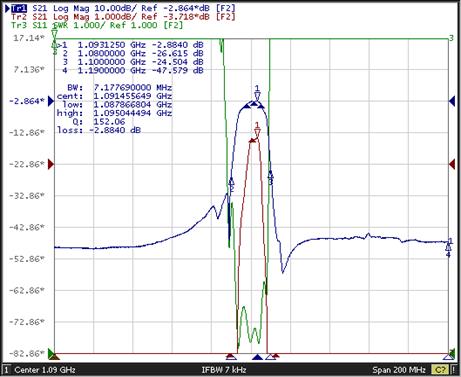

圖2 TCSAW濾(lv)波(bo)器實測(ce)曲線

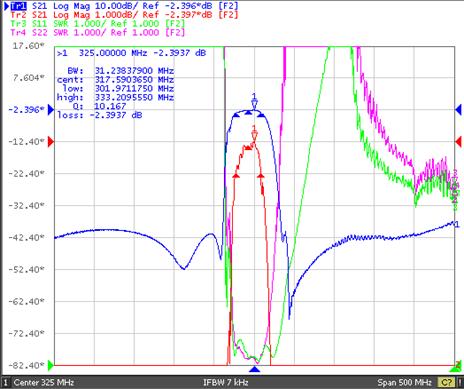

圖3 WLP濾波器實測曲線

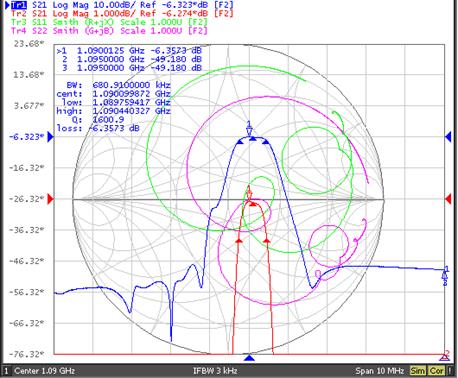

圖(tu)4 極(ji)窄帶濾波(bo)器實(shi)測曲線

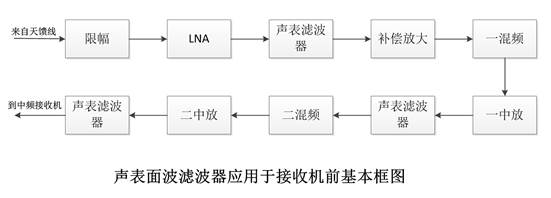

圖5 應用場景
【與國外同類技術產品對比(bi)情況】
技術對比情況：相當
價格對比情況：相當
國(guo)外技術產品廠家及(ji)名稱：QORVO的TQQ1013、村田的SF2194E等
【技術指標】
1．（TCSAW濾波(bo)器），頻率溫度(du)(du)(du)系數，插入損耗(hao)—頻率溫度(du)(du)(du)系數，描述頻率隨溫度(du)(du)(du)漂(piao)移的系數；插入損耗(hao)，通帶最小損耗(hao)：頻率溫度(du)(du)(du)系數，優于-5ppm/°C；插入損耗(hao)≤2dB
2．（WLP SAW），產品(pin)(pin)最小(xiao)(xiao)尺(chi)寸(cun)—產品(pin)(pin)最小(xiao)(xiao)尺(chi)寸(cun)，產品(pin)(pin)的長×寬×高 ：產品(pin)(pin)最小(xiao)(xiao)尺(chi)寸(cun)，≤0.9mm×0.7mm×0.4mm
3．（極窄帶SAW濾波器），1dB相(xiang)對(dui)(dui)帶寬(kuan)(kuan)，阻帶抑制(zhi) —1dB相(xiang)對(dui)(dui)帶寬(kuan)(kuan)，參考點往下1dB測試的帶寬(kuan)(kuan)值除以中心頻(pin)率值：1dB相(xiang)對(dui)(dui)帶寬(kuan)(kuan)，0.5‰～1%，阻帶抑制(zhi)≥30dB
