101．35MPa加氫機及加氫站工藝控制系統
【所屬領域】新基建
【中央企業名稱】國家能源投資集團有限責任公司
【技術產品簡介】加氫站是氫能及燃料電池汽車推廣使用的必備基礎。低碳院開發的35MPa加氫機及加氫站工藝控制系統技術，特點如下：
1、針對氫氣加注過程中“不超溫、不超壓、不過充,且時間短”的要求，研究加氫機關鍵部件的誤差和精度以及工況對關鍵零部件壽命、可靠性的影響規律，完成高可靠性設計，并發明了高精度溫度和壓力以及加注過程中速度的預測方法，在此基礎上充分考慮多種工況，開發了35MPa快速加氫機，實現物流車最快3分鐘、大巴車最快5分鐘加滿,是國內首個符合國際要求的技術和產品（TUV南德認證）。
2、針對大容量商用車加氫站需求，以加氫站動態工況非線性優化為基礎，發明了多級壓縮、多級儲存、多壓力限充裝與多策略加注相互耦合的低能耗、高加注能力加氫站技術；耦合壓縮機、儲氫、長管拖車、加氫機的特性曲線，完成不同設備間的高效匹配及高度集成完成工藝控制系統開發。相比現有技術，在同等氫氣利用率下，加氫站加注能力提升20%以上，壓縮電耗節省8%以上。
【產品圖片】

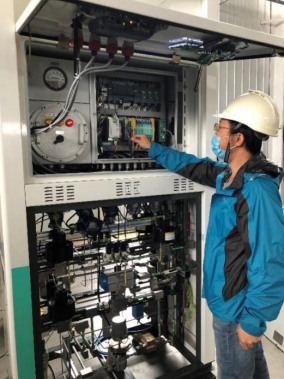

圖1

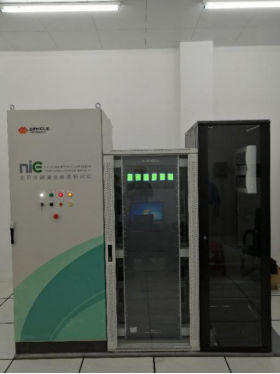

圖2

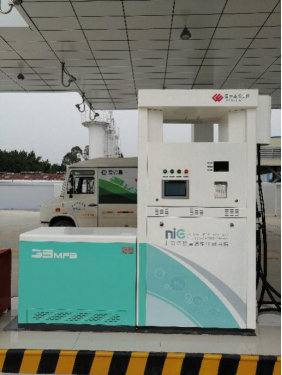

圖3
【與國外同類技術產品對比情況】
技術對比情況：相當
價格對比情況：低于
國外技術產品廠家及名稱：廠家：美國空氣產品化工公司、德國林德公司、法液空、日本巖谷。產品：加氫機和加氫站整體解決方案
【技術指標】
1．FC接口符合的協議標準—芯片能處理的數據格式：FC-PI-4,Rev 7.10, Sep, 20, 2007；FC-FS, Rev 1.9, Feb, 7, 2006；FC-AE-ASM, Rev 1.2, Feb, 7, 2006。
2．加注率—氫氣加注截止時的加滿度：95-100%
3．加注截止溫度—氫氣加注截止時車載儲氫瓶內氫氣溫度：<85攝氏度
4．加注時間—初始壓力5MPa，環境溫度15度下，加滿氫氣所需要的時間：流車-最快3分鐘；大巴車-最快5分鐘
5．加注能力—加氫站10小時內對燃料電池汽車進行加氫的總量：500kg、800kg、1000kg
6．加注類型—所能加注的燃料電池汽車的類型：燃料電池物流車、大巴車、重卡等
